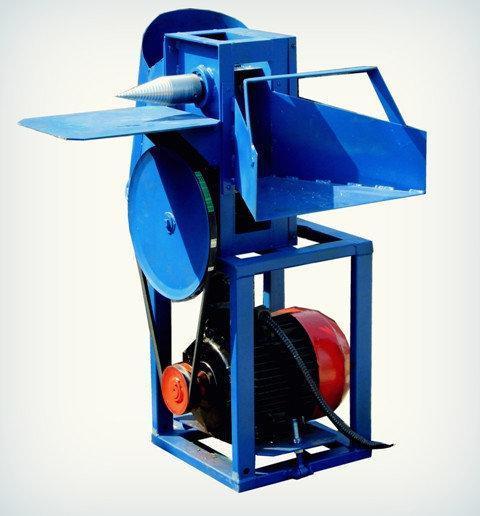

Подрібнювач гілок "Преміум" (без конуса) під електродвигун 50 мм, 2-стороння заточка ножів

Подрібнювач гілок "Преміум" (без конуса) під електродвигун 50 мм, 2-стороння заточка ножів

Подрібнювач гілок з приводом від електродвигуна призначений для рубки сухих гілок діаметром до 50 мм на відрізки по 100 — 120 мм. Вимоги до електродвигуна: напруга живлення 380 вольт, 3-ох фазне; потужність - 5-7,5 кВт; частота обертання - 1500 оборотів. Вихідний вал електродвигуна повинен бути забезпечений роликами діаметром не менше 140 мм з профілем типу b.

Особливості конструкції:

Основою вузол подрібнювача гілок — серцевина. Корпус серцевини подрібнювача гілок виготовлений із сталевого куточка 5*40*40 мм і листової сталі товщиною 5 мм Всередині корпусу на підшипникових вузлах встановлені три вала, на яких зібраний шестереночный редуктор (коефіцієнт редукції - 4,875). Шестерні і вали виготовлені з сталі марки 45, проходять термічну обробку. Станина подрібнювача гілок з приводом від електродвигуна являє собою куб, який виконаний з профільних труб, усередині якого встановлена регульована по висоті платформа. Серцевина подрібнювача встановлена на станину. Рубочное устройство образовано 8 ножами установленными на верхний и средний вал. Благодаря использованию в редукторе системы из трёх шестерен валы синхронно вращаются в разных направлениях. Верхний вал имеет выход наружу, на который возможно установить конус для колки дров. В измельчителе веток используются ножи изготовленные из конструкционной стали 45, которая хорошо «держит» режущую кромку и обладает высокой стойкостью к механическим нагрузкам. Ножи имеют двухстороннюю заточку, режущие кромки сходятся встык.

Принцип действия:

Крутящий момент от шкива электродвигателя передается посредством ременной передачи на шкив измельчителя веток, который запускает механизм редуктора. Ветки подаются в загрузочный бункер измельчителя веток, вращающиеся ножи затягивают их в рубочное устройство. После этого измельченное сырьё выбрасываются через бункер выгрузки.

Стандартная комплектация:

Сердцевина, тумба с регулируемой по высоте платформой для установки двигателя, бункер загрузки, бункер выгрузки. Дополнительная комплектация: Конус и стол для колки дров.

Технические параметры:

• измельчитель веток (в сборе): 150х110х85 см.;
• завантажувальний бункер: 65х45х25 див.;
• бункер вивантаження: Ø27 х 50 см.
• Вага: 87 кг
